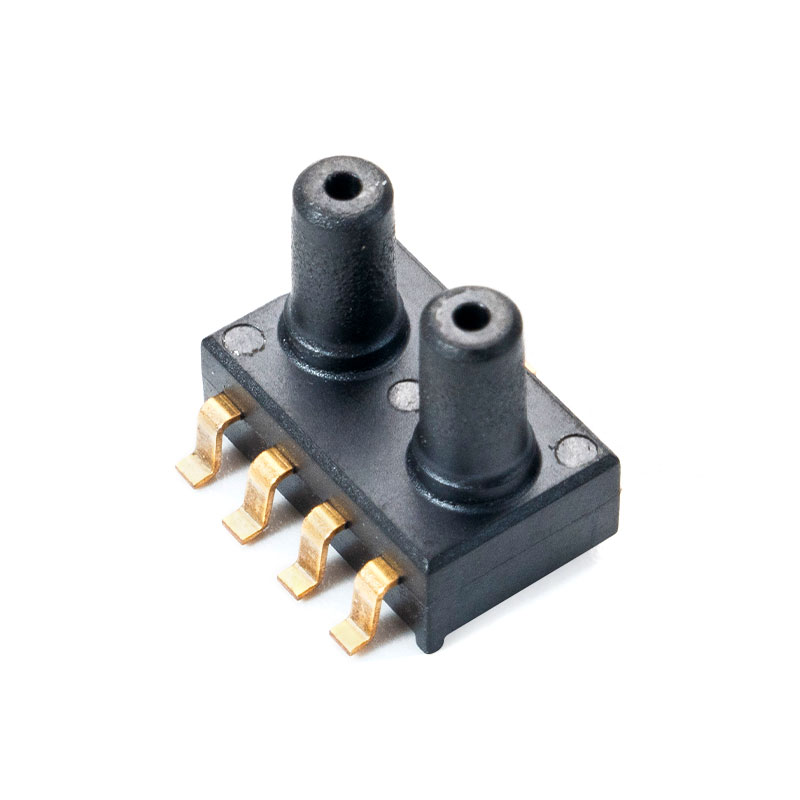

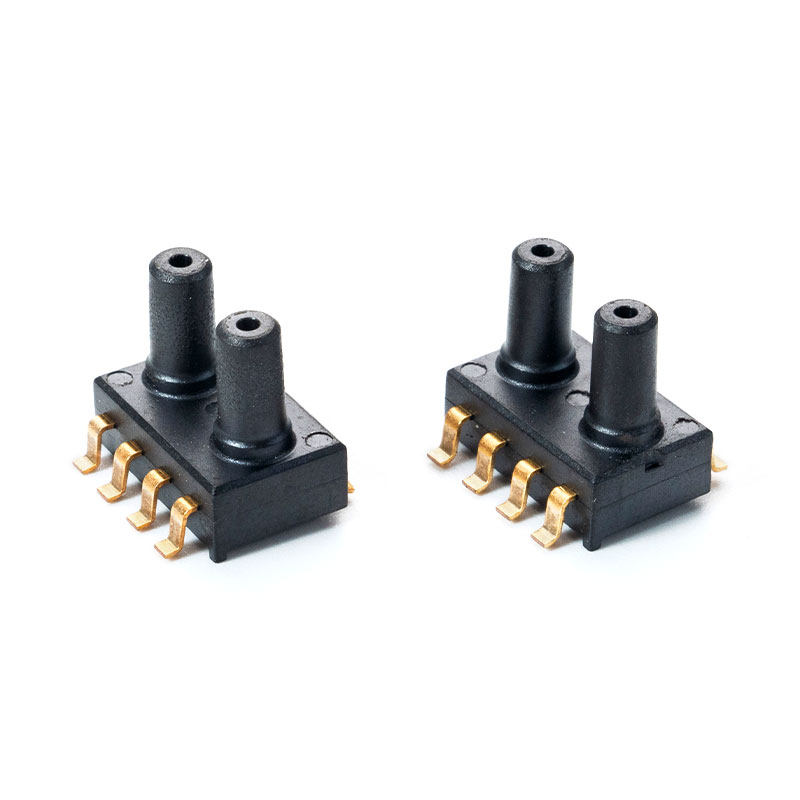

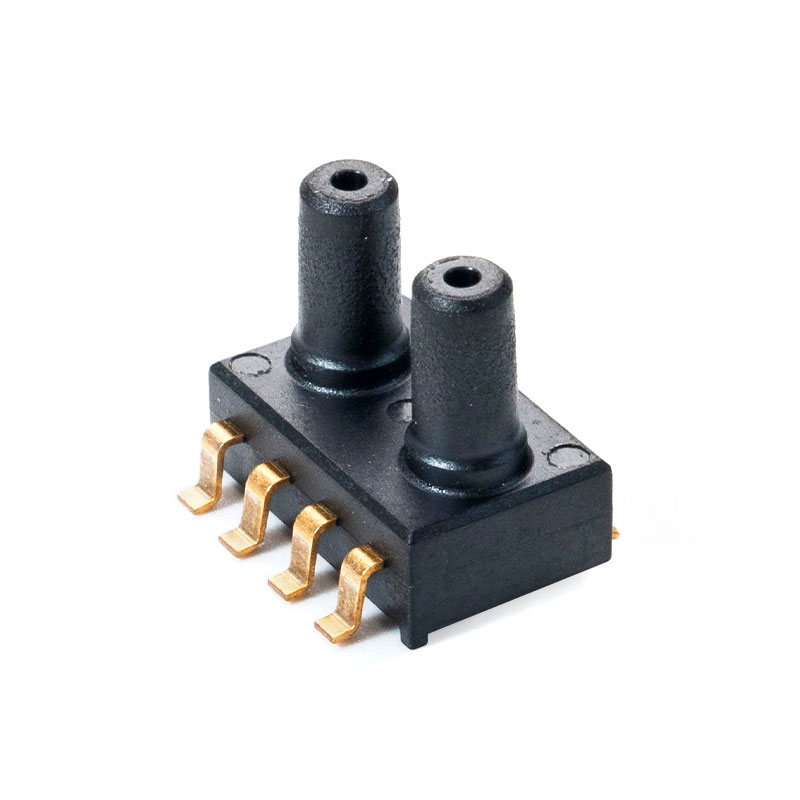

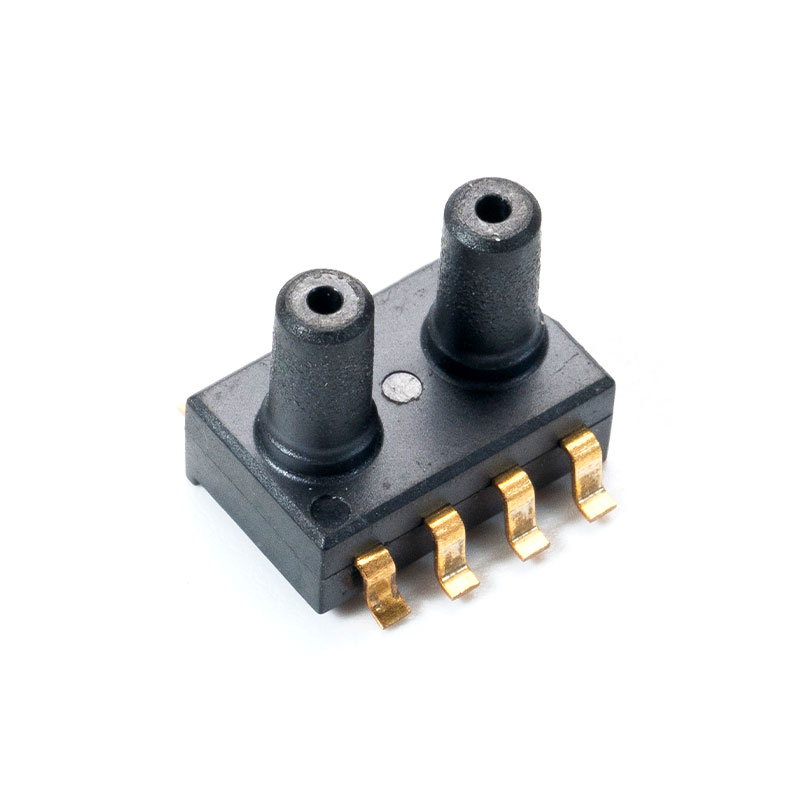

DPT-R8 Braiteoir brú micrea

Réamhrá
Is é ábhar an doiciméid seo tréithe feidhmiúlacht an tarchuradóra brú difreálach bunaithe ar braiteoir brú sraith Honeywell ABP , le comhéadan RS-485 le prótacal MODBUS RTU tógtha isteach agus aschur analógach 010V.
AIRE: Sula dtosaíonn tú ar an aonad, léigh ábhar an doiciméid seo le do thoil.

Feidhmeanna
Tomhas brú difreálach (raon ag brath ar an braiteoir a úsáidtear)
Aschur voltas analógach 0-10 [V] (comhréireach leis an difríocht brú)
Cumraíocht raon aschuir
Cumraíocht tairiseach ama a thomhas
Feidhm nialais fhritháireamh an bhraiteora
Léiriú stádais aonad LED
Comhéadan sraitheach RS-485 (léamh luachanna tomhais, socrú paraiméadair oibriúcháin)
Prótacal MODBUS RTU
Cumarsáid i mód HALF DUPLEX
Seoladh crua-earraí inchumraithe (1-31)

Tréithe
Is é bunfheidhm an DPC6000_RSV ná luachanna brú difreálach a thomhas. Tá na luachanna arna dtomhas ag braiteoir comhtháite sraith Honeywell ABP, arna n-athríomh ansin agus arna meánú sa mhicririaltóir, ar fáil ina chuimhne (i gCLÁRAÍ SEALBHAÍOCHTA) de réir chaighdeáin MODBUS. Déantar na cláir a léamh trí fheidhm phrótacail MODBUS a sheoltar trí chomhéadan sraitheach RS-485. Tá faisnéis sna cláir freisin faoin raon tomhais (inchumraithe) atá socraithe faoi láthair, faoin tairiseach ama (inchumraithe freisin) agus faoin gcéatadán brú a bhaineann leis an raon. Déantar comharthaí cosúil le braiteoir gan braiteoir, raon tomhais sáraithe, tarchuradóir gnóthach le linn calabrúcháin fhritháireamh, a fhíorú freisin trí bhíthin clár stádais.

Is fiú a fhios
1 hPa = 100 Pa = 1 mbar
1 inH₂O = 249.089 sa

Léarscáil na gclár

Tábla na gclár:

Cláraítear uimh.	Luachanna	Cur síos
1	-999-9999	Brú difreálach (teoranta ag raon tomhais)[ Pa] (1 = 1 Pa） le comhartha
2	0-1000	Brú difreálach a bhaineann leis an raon （1 = 0.1%; 1000 = 100%）
3	0/1/2/3	Loga stádais (0: “SENSOR OK”, 1: “UNDERLOAD”, 2: “OVERLOAD”, 3: “NO SENSOR”）(*)
4	1234	Logchomhad pasfhocal
5	1/2/3	Loga ordú
6	de réir an tábla ordaithe	Loga paraiméadar
7	0/1	tairiseach ama TAU (0: 0.8s; 1: 4.0s）
8	0/1/2/3/4/5/6	Raon tomhais (de réir tábla na raonta tomhais)
9	-999-9999	Fritháireamh tarchuradóra (faisnéiseach)[ Pa](1 = 1 Pa） le comhartha
10	-999-9999	Luach níos ísle an raoin tomhais (faisnéiseach)[Pa](1 = 1 Pa） le comhartha
11	-999-9999	Luach uachtarach an raoin tomhais (faisnéiseach)[Pa] (1 = 1 Pa) le comhartha
12	0/1	Stádas calabraithe (nialais) fhritháireamh (0: neamhghníomhach; 1: ar siúl)
13	0-65535	Áiritheoir na bhfrámaí cearta
14	0-65535	Cuntar eisceachta
15	0-65535	Áiritheoir earráide CRC
16	0-65535	Áiritheoir earráide beart
17	0-65535	Áiritheoir earráid seolta

(*) "SENSOR OK" - feidhmiú ceart an bhraiteora; "UNDERLOAD" - sáraíodh an teorainn íochtair;
"OVERLOAD" - sáraíodh an uasteorainn; 'NÍL BREITHIÚNACH - tá braiteoir ar iarraidh;

Tábla ordú:

Comm agus uimh.	Feidhm	Paraiméadar
1	Socraigh seoladh an ghléis	1-247 (1-luach réamhshocraithe
2	Socraigh ráta tarchurtha	96-9600 b/s (luach réamhshocraithe) 192-19200 b/s 576-57600 b/s 1152-115200 b/s
3	Socraigh paireacht	0-NO PARITY; gan paireacht 1- COMHIONANNAS; (luach réamhshocraithe) PÁIRTEACHT 2 ODD,
4	Socraigh stadanna	1-1x STOP; 1 stad giotán (luach réamhshocraithe) 2-2 x STOP; 2 ghiotán stad
5	Socraigh tairiseach ama	0-0.8s; 1-4.0s;
6	Socraigh raon tomhais	ID de réir an tábla raonta tomhais)
7	Cuir tús leis an bpróiseas calabrúcháin	Calabrú fritháirimh 1 tosaithe (nialas)
8	Athshocrú gléas	Athshocrú gléas 1-bogearraí

Raon1	Raon2	Raon3	Raon4	Raon5	Raon6	Raon7	Raon8
0-25	0-50	0-100	0-250	-25-25	-50-50	-100-100	-150-150
-100-100	0-100	0-250	0-500	0-1000	0-1500	0-2000	0-2500
0-1000	0-1500	0-2000	0-2500	0-3000	0-4000	0-5000	0-7000

Nótaí:
•Má chuireann tú luach paraiméadar mícheart nó lasmuigh den raon isteach, cuirfear an luach 0xEEEE isteach sa chlár orduithe.
•Gach uair a ghlaoitear an t-ordú, ní mór pasfhocal (1234 deachúil) a chur leis.
• Ag glaoch ar an ordú trí iontrálacha aonair sa chlár, ní mór é a chomhlánú tríd an focal faire a chur isteach.
