MCP5XXX, MCPV5XXX, MCPV7XXX Braiteoir brú íseal

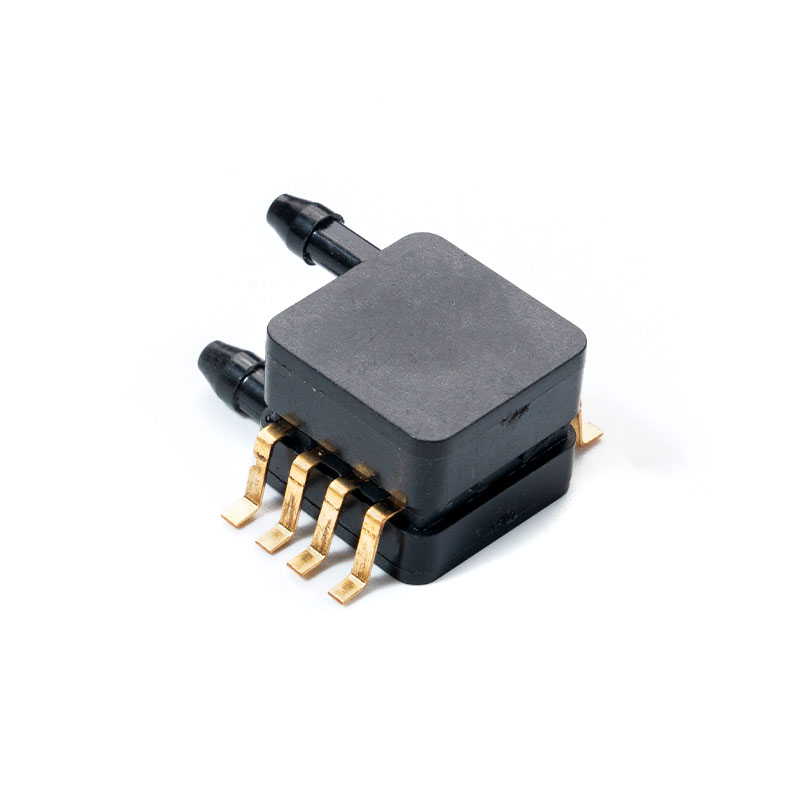

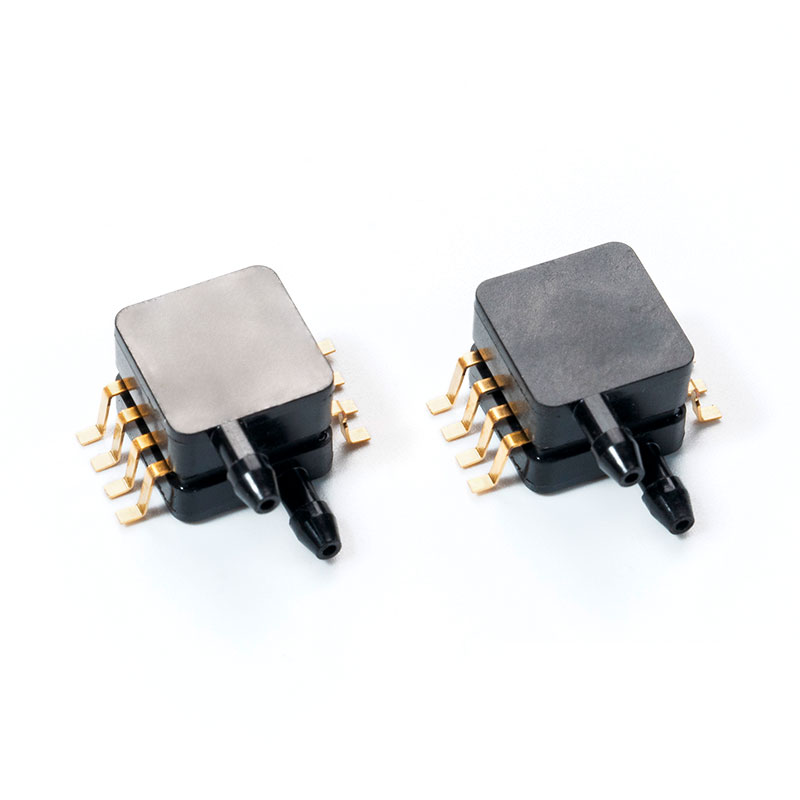

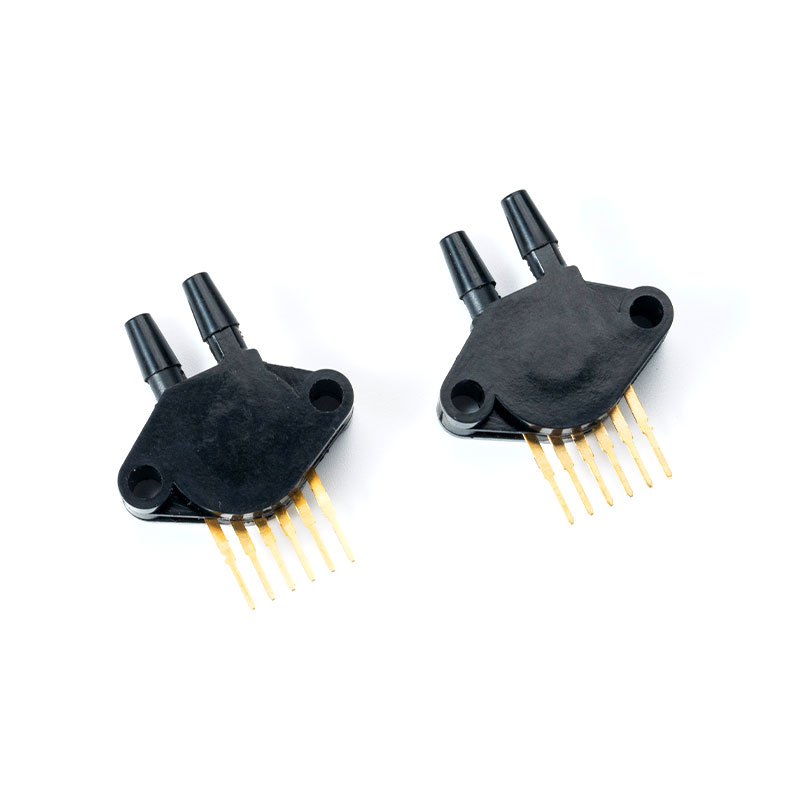

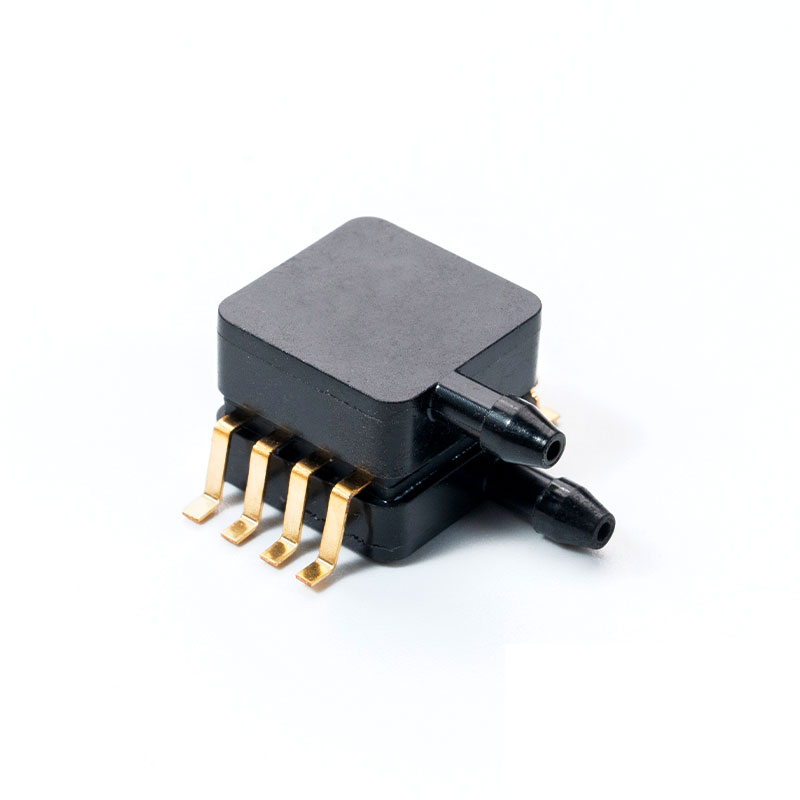

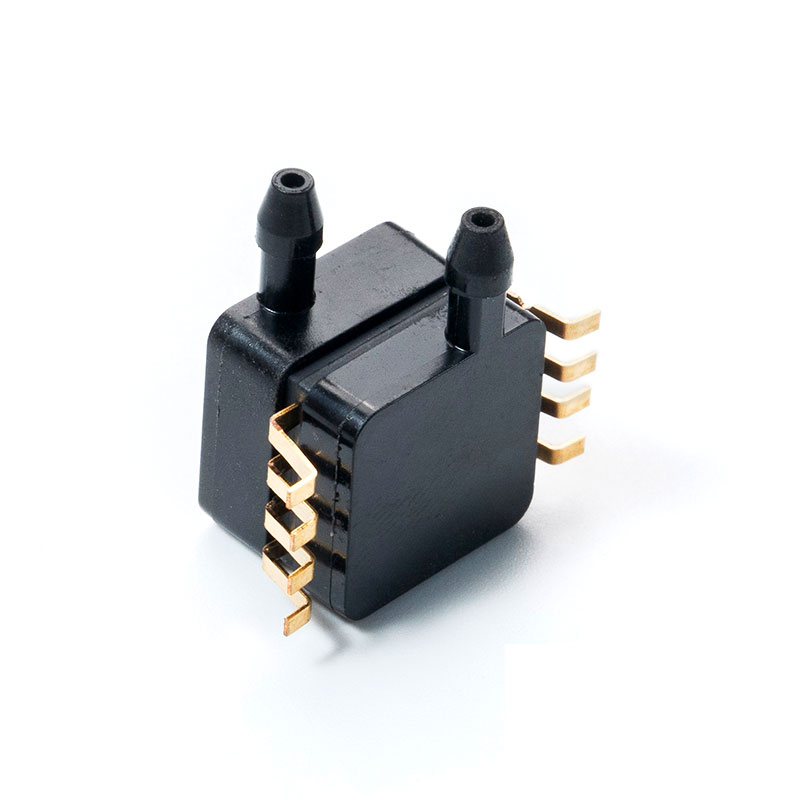

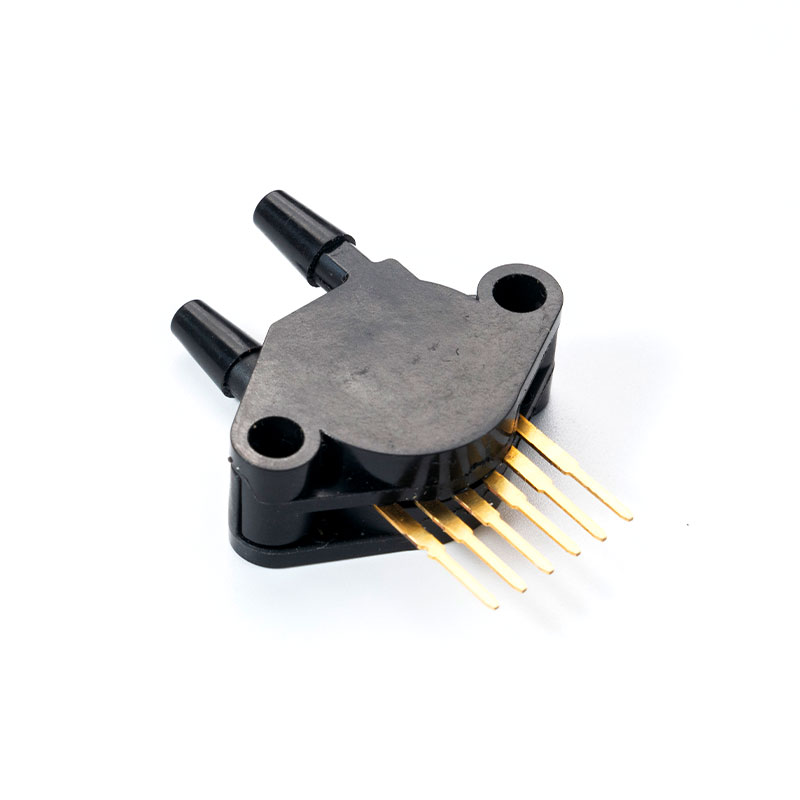

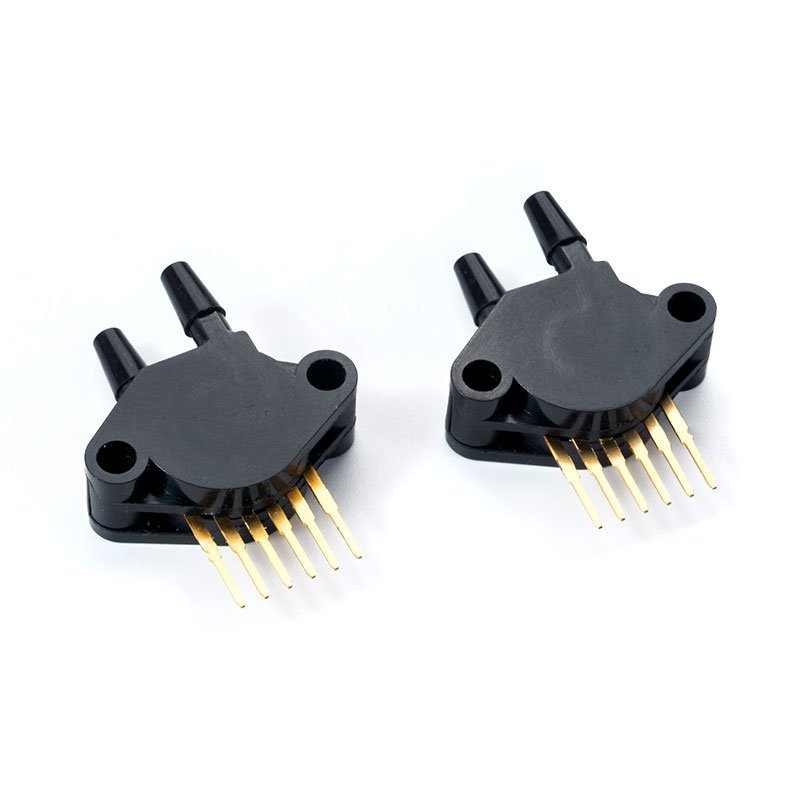

Tá braiteoir brú sileacain comhtháite ag sraith MCP5XXXDP
Comhartha aeroiriúnaithe, cúiteamh teochta, agus calabrú

1 Cur síos ginearálta

Is braiteoirí brú sileacain monolithic iad na trasducers piezoresistive MCP5XXXDP. Tá an MCP5XXXDP deartha le haghaidh raon leathan feidhmchlár, go háirithe feidhmchláir a fhostaíonn micririalaitheoir, nó micreaphróiseálaí le hionchuir analógach go digiteach. Comhcheanglaíonn an trasducer seo teicnící chun cinn micromachining, miotalú scannán tanaí, agus próiseáil dhépholach chun comhartha aschur cruinn ardleibhéil a sholáthar atá comhréireach leis an mbrú feidhmithe.

2 Gnéithe agus sochair

1. Raon brú roghnach: 0kpa ~ 700kpa
2. Cineál brú
Absalóideach: An tagairt bhfolús inmheánach agus an t-aschur i gcomhréir leis an mbrú iomlán
Brú tomhsaire: Bunaithe ar bhrú an atmaisféir, soláthraíonn sé aschur agus athrú brú atmaisféarach
comhréireach
Brú Difreálach: Ligeann sé brú a thomhas ag dhá chalafort brú
3. Teocht cúitithe os cionn 10 °C go 60 °C
4. Teocht stórála -40°C go 125°C
5. Ábhar: blaosc eapocsa chomhtháite durable, blaosc comhla aeir glactha, níolón ardteochta
6. Comhartha aschuir: Comhartha analógach

3 Réimsí iarratais

1. Leighis: Monatóirí, Meaisíní Ainéistéise, Trealamh Anailíse Fola, Crómatagrafaíocht Gáis, Ionstraimíocht Gáis, Brú Aeir Barda, Meaisíní Scagdhealaithe Duán, Nebulizers, Rialuithe Aeroibrithe, Meaisíní Riospráide, Trealamh Apnea Codlata, Spirometers, Aerálaithe
2. Tionscail: Tomhas Brú Barometric, Drones, Calabrators Tomhais, Crómatagrafaíocht Gáis, Ionstraimí Tomhais Gáis, Tarchuradóirí, Cáilíocht Aeir Dhíon, Eolaíochtaí Beatha, Rialú Aeroibrithe, Balúin Aimsire.

Tá braiteoir brú sileacain comhtháite ag sraith MCPV5XXXDP
Comhartha aeroiriúnaithe, cúiteamh teochta, agus calabrú

1 Cur síos ginearálta
Is braiteoirí brú sileacain monolithic iad na trasducers piezoresistive MCPV5XXXDP. Tá an MCPV5XXXDP deartha do raon leathan feidhmchlár, go háirithe feidhmchláir a fhostaíonn micrea-rialtóir, nó micreaphróiseálaí le hionchuir analógach go digiteach. Comhcheanglaíonn an trasducer seo teicnící chun cinn micromachining, miotalú scannán tanaí, agus próiseáil dhépholach chun comhartha aschur cruinn ardleibhéil a sholáthar atá comhréireach leis an mbrú feidhmithe.

2 Gnéithe agus sochair
1. Raon brú roghnach: -5kpa ~ 100kpa
2. Cineál brú
Absalóideach: Tá an tagairt bhfolús inmheánach agus an t-aschur comhréireach leis an mbrú iomlán
Brú tomhsaire: Bunaithe ar bhrú an atmaisféir, soláthraíonn sé aschur agus an t-athrú brú atmaisféarach
comhréireach
Brú Difreálach: Ligeann sé brú a thomhas ag dhá chalafort brú
3. Teocht cúitithe os cionn 10 °C go 60 °C
4. Teocht stórála -40°C go 125°C
5. Ábhar: blaosc eapocsa comhtháite eapocsa durable, blaosc comhla aeir glactha, níolón ardteochta
6. Comhartha aschuir: Comhartha analógach

3 Réimsí iarratais
1. Leighis: Monatóirí, Meaisíní Ainéistéise, Trealamh Anailíse Fola, Crómatagrafaíocht Gáis, Ionstraimíocht Gáis, Brú Aeir Barda, Meaisíní Scagdhealaithe Duán, Nebulizers, Rialuithe Aeroibrithe, Meaisíní Riospráide, Trealamh Apnea Codlata, Spirometers, Aerálaithe
2. Tionscail: Tomhas Brú Barometric, Drones, Calabrators Tomhais, Crómatagrafaíocht Gáis, Ionstraimí Tomhais Gáis, Tarchuradóirí, Cáilíocht Aeir Dhíon, Eolaíochtaí Beatha, Rialú Aeroibrithe, Balúin Aimsire.

1. Sonraíochtaí ginearálta (MCP5XXXDP)

Tábla 1. Teorainn paraiméadair

Saintréith	Min.	uas.	Aonad
Voltas soláthair （Vsupply）	-0.3	6	Vdc
Teocht stórála	-40	125	℃

Tábla 2. Cineál brú

Cineál brú	tuairisc
Absalóideach	Tá an t-aschur comhréireach leis an difríocht idir an brú a chuirtear i bhfeidhm agus an bhfolús tagartha ionsuite
Brú tomhsaire	Tá an t-aschur comhréireach leis an difríocht idir an brú a chuirtear i bhfeidhm agus an brú atmaisféarach (comhthimpeallach).
Brú difreálach	Tá an t-aschur i gcomhréir leis an difríocht idir an brú a chuirtear ar gach calafort (port 1 – calafort 2).

2. Na paraiméadair theicniúla aschur aschur (MCP5XXXDP)

Tábla 3. Sonraíochtaí aschuir analógacha

(VS = 5.0 Vdc, TA = 25 °C mura sonraítear a mhalairt. )

Saintréith	Siombail	Min	Clóscríobh	uas	Aonad
Raon brú ⁽¹⁾	POP	0 15	— —	100 115	kPa
Voltas soláthair ⁽²⁾	VS	4.75	5	5.25	VDC
Soláthar reatha	IO	—	7	10	mAdc
Fritháireamh brú íosta ⁽³⁾ , (0 go 85 °C) @ VS = 5.0 V	VOFF	0.088	0.2	0.313	VDC
Aschur ar scála iomlán ⁽⁴⁾ , difreálach agus absalóideach (0 go 85 °C) @ VS = 5.0 V	VFSO	4.587	4.7	4.813	VDC
Réise ar scála iomlán ⁽⁵⁾ , difreálach agus absalóideach (0 go 85 °C) @ VS = 5.0 V	VFSS	—	4.5	—	VDC
Cruinneas ⁽⁶⁾	—	—	—	±2.5	% VFSS
Íogaireacht	V/P	—	45	—	mV/kPa
Am freagartha ⁽⁷⁾	tR	—	1	—	ms
Sruth aschuir ag aschur lánscála	IO	—	0.1	—	mAdc
Am te suas ⁽⁸⁾	—	—	20	—	ms
Cobhsaíocht fhritháireamh ⁽⁹⁾	—	—	±0.5	—	% VFSS

1. Is ionann 1.0 kPa (kiloPascal) agus 0.145 psi.
2. Tá an gléas cóimheasmhéadrach laistigh den raon excitation sonraithe seo.
3. Sainmhínítear Fritháireamh (VOFF) mar an voltas aschuir ag an mbrú íosta rátáilte.
4. Sainmhínítear aschur ar scála iomlán (VFSO) mar an voltas aschuir ag an mbrú uasta nó lánrátaithe.
5. Sainmhínítear réise lánscála (VFSS) mar an difríocht ailgéabrach idir an voltas aschuir ag brú lánrátaithe agus an voltas aschuir ag an mbrú íosta rátáilte.
6. Tá cruinneas (buiséad earráide) comhdhéanta de na nithe seo a leanas:
Líneacht: Diall aschuir ó ghaol líne dhíreach le brú thar an raon brú sonraithe.
Hysteresis teochta: Diall aschuir ag aon teocht laistigh den raon teochta oibriúcháin, tar éis an teocht a rothlú go dtí agus ó na pointí teochta oibriúcháin íosta nó uasta, agus brú difreálach nialasach i bhfeidhm.
Hysteresis brú: Diall aschuir ag aon bhrú laistigh den raon sonraithe, nuair a dhéantar an brú seo a thimthriall go dtí agus ó bhrú rátáilte íosta nó uasta ag 25 °C.
TcSpan: Diall aschuir thar an raon teochta 0 go 85 °C, i gcoibhneas le 25 °C.
TcOffset: Diall aschuir le brú íosta i bhfeidhm thar an raon teochta 0 go 85 °C, i gcoibhneas le 25 °C.
Athrú ó ainmniúil: An éagsúlacht ó luachanna ainmniúla, le haghaidh fritháirimh nó réise lánscála, mar chéatadán de VFSS ag 25 °C.
7. Sainmhínítear an t-am freagartha mar an t-am a dtéann an t-athrú incriminteach san aschur ó 10% go 90% dá luach deiridh nuair a bhíonn sé faoi réir athrú céimnithe sonraithe ar bhrú.
8. Sainmhínítear am téimh mar an t-am a theastaíonn chun an táirge a chomhlíonadh leis an voltas aschuir sonraithe tar éis an brú a chobhsú.
9. Is éard atá i gcobhsaíocht fhritháireamh ná diall aschuir an táirge nuair a bhíonn sé faoi réir 1000 uair an chloig de bhrú bíogach, rothaíocht teochta le tástáil laofachta.

1. Sonraíochtaí ginearálta (MCPV5XXXDP)

Tábla 1. Teorainn paraiméadair

Saintréith	Min.	uas.	Aonad
Voltas soláthair （Vsupply）	-0.3	6	Vdc
Teocht stórála	-40	125	℃

Tábla 2. Cineál brú

Cineál brú	tuairisc
Absalóideach	Tá an t-aschur comhréireach leis an difríocht idir an brú a chuirtear i bhfeidhm agus an bhfolús tagartha ionsuite
Brú tomhsaire	Tá an t-aschur comhréireach leis an difríocht idir an brú a chuirtear i bhfeidhm agus an brú atmaisféarach (comhthimpeallach).
Brú difreálach	Tá an t-aschur i gcomhréir leis an difríocht idir an brú a chuirtear ar gach calafort (port 1 – calafort 2).

2. Na paraiméadair theicniúla aschur aschur

Tábla 3. Sonraíochtaí aschuir analógacha

(VS = 5.0 Vdc, TA = 25 °C mura sonraítear a mhalairt. )

Saintréith	comhartha	Min.	Clóscríobh.	uas.	Aonad
Raon Brú ¹	p _OP	-5		100	kPa
Voltas soláthair ²	V _s	4.75	5	5.25	Vdc
Soláthar reatha	mé _o	-	3	10	mAdc
pressure offset3(10 °C to 60 °C) @ VS = 5.0 Volts		0.155	0.2	0.245
Aschur ar scála iomlán ⁴		4.655	4.7	4.745
Réise Iomlánscála (VFSS) ⁵	-	4.41	4.5-	4.59	V
Cruinneas ⁶	-	-	0.025	-
Íogaireacht			0.45		V/kPa
Raon teochta oibriúcháin	Tstg	–40	—	85	°C
Am freagartha ⁷	t _R	—	2.5	—	ms
power-on time ⁸			100		ms

1. Is ionann 1.0 kPa (kiloPascal) agus 0.145 psi.
2. Tá an gléas cóimheasmhéadrach laistigh den raon excitation sonraithe seo.
3. Sainmhínítear Fritháireamh (Voff) mar an voltas aschuir ag an mbrú íosta rátáilte.
4. Sainmhínítear aschur scála iomlán (VFSO) mar an voltas aschuir ag an mbrú rátáilte uasta nó iomlán.
5. Sainmhínítear réise scála iomlán (VFSS) mar an difríocht ailgéabrach idir an voltas aschuir ag brú rátáil iomlán agus an voltas aschuir ag an íosráta
6. Tá cruinneas (buiséad earráide) comhdhéanta de na nithe seo a leanas:
• Líneacht: Diall aschuir ó ghaol dronlíneach le brú thar an raon brú sonraithe.
• Hysteresis teochta: Diall aschuir ag aon teocht laistigh den raon teochta oibriúcháin, tar éis an teocht a rothlú go dtí agus ó na pointí teochta oibriúcháin íosta nó uasta, agus brú difreálach nialasach i bhfeidhm.
• Hysteresis brú: Diall aschuir ag aon bhrú laistigh den raon sonraithe, nuair a dhéantar an brú seo a rothlú go dtí an brú íosta nó an t-uasbhrú rátáilte agus uaidh, ag 25 °C.
• TcSpan: Diall aschuir thar an raon teochta 10° go 60 °C, i gcoibhneas le 25 °C.
• TcOffset: Diall aschuir le brú íosta rátáilte i bhfeidhm, thar an raon teochta 10° go 60 °C, i gcoibhneas le 25 °C.
• Athrú ó Ainmniúil: An t-athrú ó luachanna ainmniúla, le haghaidh fritháirimh nó réise scála iomlán, mar chéatadán de VFSS, ag 25 °C.
7. Sainmhínítear am freagartha mar an t-am a dtéann an t-athrú incriminteach ar an aschur ó 10% go 90% dá luach deiridh nuair a bheidh sé faoi réir ag athrú céimnithe sonraithe ar bhrú.
8. Sainmhínítear am téimh mar an t-am a theastaíonn chun an voltas aschuir sonraithe a chomhlíonadh tar éis don bhrú a bheith cobhsaithe.
