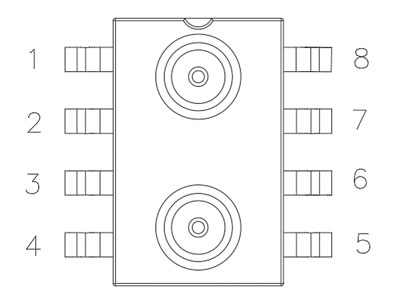

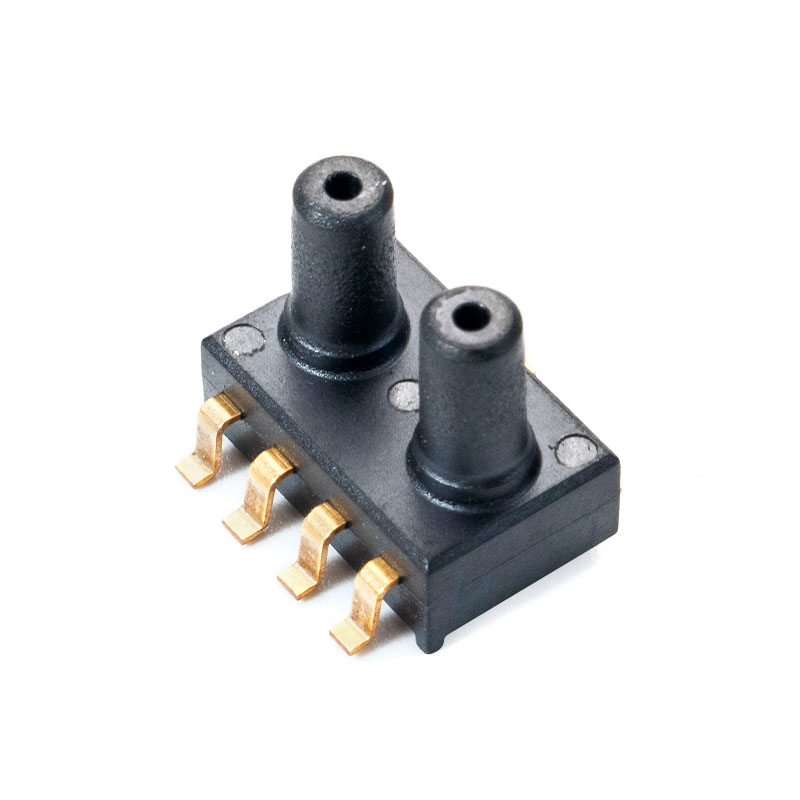

Cumraíocht PIN(MCP- H20)
| Cur síos |  | NÍL. | Siombail | Sainmhíniú |
| P1 P2 | 1 | N/C | Ná ceangail le ciorcadra seachtrach nó le talamh | |
| 2 | VDD | Soláthar Cumhachta | ||
| 3 | AMACH | Voltas aschuir | ||
| 4 | N/C | Ná ceangail le ciorcadra seachtrach nó le talamh | ||
| 5 | N/C | Ná ceangail le ciorcadra seachtrach nó le talamh | ||
| 6 | N/C | Ná ceangail le ciorcadra seachtrach nó le talamh | ||
| 7 | N/C | Ná ceangail le ciorcadra seachtrach nó le talamh | ||
| 8 | GND | Talamh |
Sonraíochtaí Teicniúla (MCP-H20)
Paraiméadair leictreacha
| Saintréith | Siombail | Min | Clóscríobh | uas | Aonad |
| Vs=5.0V (sraith MCP-H20-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3.3V (sraith MCP-H20-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Reatha oibre | mé o | — | 3 | mADC | |
| Cruinneas (0 ℃ go 85 ℃) | — | — | — | 1.5 | % V FSS |
| Rún ADC | RES ADC | — | 24 | — | giotán |
| Rún DAC | RES DAC | — | 12 | — | giotán |
| Am freagartha | t R | — | 2.5 | — | ms |
| Am te suas | — | — | 100 | — | ms |
| Cosaint ESD | — | — | 2 | — | kV |
Paraiméadair aschuir
Sraith MCP-H20-A (Voltas Soláthair Cumhachta: 5.0V)
| Saintréith | Siombail | Min | Clóscríobh | uas | Aonad |
| Fritháireamh brú íosta (0 ℃ go 85 ℃) | V as | 0.44 | 0.5 | 0.56 | VDC |
| Aschur ar scála iomlán (0 ℃ go 85 ℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Réise lánscála (0 ℃ go 85 ℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
Sraith MCP-H20-B (Voltas Soláthair Cumhachta: 3.3V)
| Saintréith | Siombail | Min | Clóscríobh | uas | Aonad |
| Fritháireamh brú íosta (0 ℃ go 85 ℃) | V as | 0.055 | 0.1 | 0.145 | VDC |
| Aschur ar scála iomlán (0 ℃ go 85 ℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Réise lánscála (0 ℃ go 85 ℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Saintréithe Brú agus Teochta(MCP-H21)
Tábla 1: Saintréithe Aschuir Brú @ VDD = 5.0V, T = 25 ℃ mura sonraítear a mhalairt
| Paraiméadar | Siombail | Coinníollacha | Min | Clóscríobh. | uas | Aonad |
| Raon Tomhais Brú1 | PFS | -100 | 200 | Kpa | ||
| Taifeach Brú | Brú | 0.05 | %FS | |||
| Brú Accuracy2 | Ag 25 ℃ | -0.1 | 0.1 | %FS | ||
| Banda Earráid Iomlán3 | TEB | Ó 25 ℃ go 60 ℃ | -0.3 | 0.3 | %FS | |
| Ó -40 ℃ go 85 ℃ | -1 | 1 | %FS | |||
| Sruth Fadtéarmach | Tar éis tréimhse 1 bhliain | ±0.15 | %FS | |||
| Tionchar sádrála reflow | IPC/JEDEC J-STD-020C | ±0.2 | %FS |
1.Tá an taobh ardbhrú ar an taobh marcáilte.
2.An diall uasta ó líne dhíreach an oiriúnaithe is fearr (BFSL) atá feistithe leis an aschur arna thomhas thar an raon brú ag 25C. Áirítear leis na hearráidí go léir de bharr brú neamhlíneachta, hysteresis, agus neamh-atriallta.
Cuimsíonn banna earráide brú 3.Total gach earráid chruinneas, earráidí teirmeacha thar an raon teochta cúitithe agus an réise agus na lamháltais chalabrú fhritháireamh. Maidir le haschur braiteoir idéalach maidir le brú ionchuir agus teocht, níl luachanna TEB bailí ach ag an voltas soláthair calabraithe.
Tábla 2: Saintréithe Aschuir Teochta @ VDD = 5.0V, T = 25°C mura luaitear a mhalairt
| Paraiméadar | Siombail | Coinníollacha | Min | Clóscríobh.。 | uas | Aonad |
| Teocht Oibríocht | T OP | -20 | 85 | ℃ | ||
| Teocht Absalóideach Cruinneas | -10 ℃ go 50 ℃ | ±1.0 | ℃ | |||
| uas Error with Power | Soláthar cumhachta ó 1.8V go 5.5V | ±0.1 | ℃ | |||
| Taifeach Teocht na Sonraí Aschuir | 0.01 | ℃ |
Saintréithe Leictreacha(McP-H21)
Tábla 3: Saintréithe DC @VDD=5.0 V, T = 25 ℃ mura dtugtar a mhalairt faoi deara
| Paraiméadar | Siombail | Coinníollacha | Min | Clóscríobh. | uas | Aonad |
| Meán Oibríocht Reatha | mé DAVP | Comhshó amháin in aghaidh an tSoicind | 4.5 | 6.4 | μA | |
| Buaic Reatha | mé Buaic | Comhshó brú | 1.5 | mA | ||
| Comhshó teochta | 0.95 | mA | ||||
| Soláthar Fuireachas Reatha | mé DDSTB | Ag 25 ℃ | 0.2 | μA | ||
| Minicíocht Clog Sonraí Srathach | f SCLK | mé 2 C prótacal, friotóir tarraingt suas 4.7k | 100 | 400 | kHz | |
| Ardvoltas Ionchur Digiteach | VIH | 0.8 | V | |||
| Ionchur Digiteach Ísealvoltais | VIL | 0.2 | V | |||
| Aschur Digiteach Ardvoltais | V Ó | méO = 0.5 mA | 0.9 | V | ||
| Aschur Digiteach Ísealvoltais | V OL | méO = 0.5 mA | 0.1 | V | ||
| ménput Capacitance | C méN | 10 | pF | |||
| mé2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | ca |
Uasráta Iomlán (MCp- H21)
Tábla 4: Uasráta Iomlán
| Paraiméadar | Siombail | Coinníollacha | Min | uas | Aonad |
| Róbhrú | P MAX | 3X | |||
| Voltas Soláthair | V LL | -0.3 | 6.5 | V | |
| Voltas Comhéadain | V MÁ | -0.3 | VDD 0.3 | V | |
| Raon Teochta Stórála | T STG | -40 | 150 | ℃ | |
| uasimum Soldering Temperature | T MS | 10 soicind ar a mhéad | 250 | ℃ | |
| Rátáil ESD | Múnla gcorp an duine | -2 | 2 | kV |
D'fhéadfadh tionchar a bheith aige ar iontaofacht an ghléis má nochtar d'uaschoinníollacha rátála ar feadh tréimhsí fada
