Rátálacha Uasta Iomlán （MCP-J10）
| Paraiméadair | Siombail | Raon | Aonad |
| Voltas soláthair analógach | VDD | -0.3 go 6.0 | V |
| Teocht oibriúcháin | -40 go 125 go dtí 125 | ℃ | |
| Teocht stórála | -50 go 150 | ℃ | |
| Teocht acomhal | 150 | ℃ | |
| So-ghabhálacht ESD | HBM | 4 | kV |
Nóta: D'fhéadfadh damáiste buan a bheith ann má sháraítear an rátáil uasta absalóideach, agus d'fhéadfadh oibriú fada ag an rátáil uasta absalóideach thuas cur isteach ar iontaofacht an ghléis.
Saintréith Leictreach (MCP-J10)
Tábla 1. Saintréithe Oibriúcháin (VS = 5.0 Vdc, TA = 25°C mura sonraítear a mhalairt)
| Paraiméadair | Siombail | Min | Clóscríobh | uas | Aonad |
| Voltas Soláthair | VS | 4.75 | 5 | 5.25 | Vdc |
| Reatha Soláthair | mé o | — | 3 | mAdc | |
| Fritháireamh (0°C go 85°C) @ VS = 5.0Volta | V as | 0.44 | 0.5 | 0.56 | Vdc |
| Aschur Scála Iomlán (0°C go 85°C) @ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Réise Scála Iomlán (0 ℃ go 85 ℃) @ VS=5.0V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Lean ar aghaidh Tábla 1. Saintréithe Oibriúcháin (VS = 5.0 Vdc, TA = 25°C mura dtugtar a mhalairt faoi deara)
| Paraiméadair | Siombail | Min | Clóscríobh | uas | Aonad |
| Cruinneas (0°C go 85°C) | — | — | — | 2.5 | % V FSS |
| Am Freagartha | tR | — | 2.5 | — | ms |
| Am Te-Suas | — | — | 100 | — | ms |
| Cobhsaíocht Fritháireamh | — | — | 0.25 | — | % V FSS |

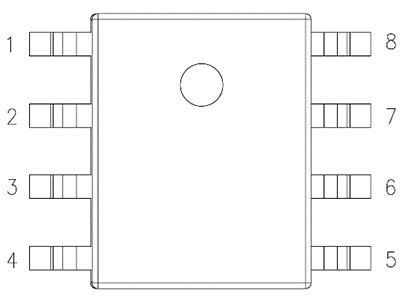

1. Sainmhíniú Pacáistiú agus Bioráin （MCP-J11）
| Déan cur síos | NÍL. | Sainmhíniú bioráin | Déan cur síos | |
 | 1 | N/C | folamh | |
| 2 | AMACH | aschur | Ní mór a chur ar fionraí san aer | |
| 3 | N/C | Folamh | ||
| 4 | GND | talamh | ||
| 5 | VDD | soláthar cumhachta | ||
| 6 | N/C | folamh | ||
| 7 | SCL | Clog sraitheach líne | ||
| 8 | SDA | SDA |
Tábla 1.1 Pinsean Sainmhíniú Gaolmhaireacht
Nóta:
1.J10:7&8 # Ní mór bioráin a chrochadh san aer
2.J11:2 # Ní mór an bioráin a chur ar fionraí san aer
2. Sonraíochtaí Teicniúla
2. Sonraíochtaí Teicniúla
| paraiméadar | comhartha | íosluach | Luachanna tipiciúla | Luach uasta | aonad | nótaí |
| cumhacht-ar athshocrú | VDDPOR | 2.8 | V | |||
| Reatha oibre | Iavdd | 2 | 3 | mA | Modh oibre | |
| 200 | nA | Reatha fuireachais | ||||
| Rún ADC | RESRAW | 24 | Giotán | |||
| Cruinneas brú aschuir 1,2 | ACC | 1% | %FS | 0°C ~ 60°C | ||
| 1.5% | %FS | -20°C ~ 70°C | ||||
| Cumhacht in am | TUP | 100 | ms | inchoigeartaithe | ||
| Coinneáil sonraí EEPROM | Tlive | 10 | blianta | @125 ℃ |
1. Cuimsíonn cruinneas neamhlíneacht, hysteresis teochta, aglinn hysteresis brú;
2. Cruinneas saoil iomlán bunaithe ar 1000 uair an chloig de thástáil HTOL, LTOL, HTSL, THB, aglinn PCT;
2.2.I 2 C Saintréithe leictreacha
| Paraiméadar | comhartha | íosluach | Luach uasta | aonad | nótaí |
| minicíocht clog | fbsclB | 1 | MHz | R=1K | |
| Clog am cothabhála íseal cuisle | tBLUAB | 0.52 | linn | ||
| Clog am cothabhála cuisle ard | tBHIGHB | 0.24 | linn | ||
| Am bunaithe SDA | tBSUDATB | 0.1 | linn | ||
| SDA a choinneáil ar an am | tBHDDATB | 0.0 | linn | ||
| Am bunaithe ag tús gach seisiúin | tBSUSTAB | 0.24 | linn | ||
| Am cothabhála riocht tosaithe | tBHDSTAB | 0.24 | linn | ||
| Stop am, am a bhunú | tBSUSTOB | 0.24 | linn | ||
| An t-am eatramh idir dhá chumarsáid | tBBUFB | 0.52 | linn |
