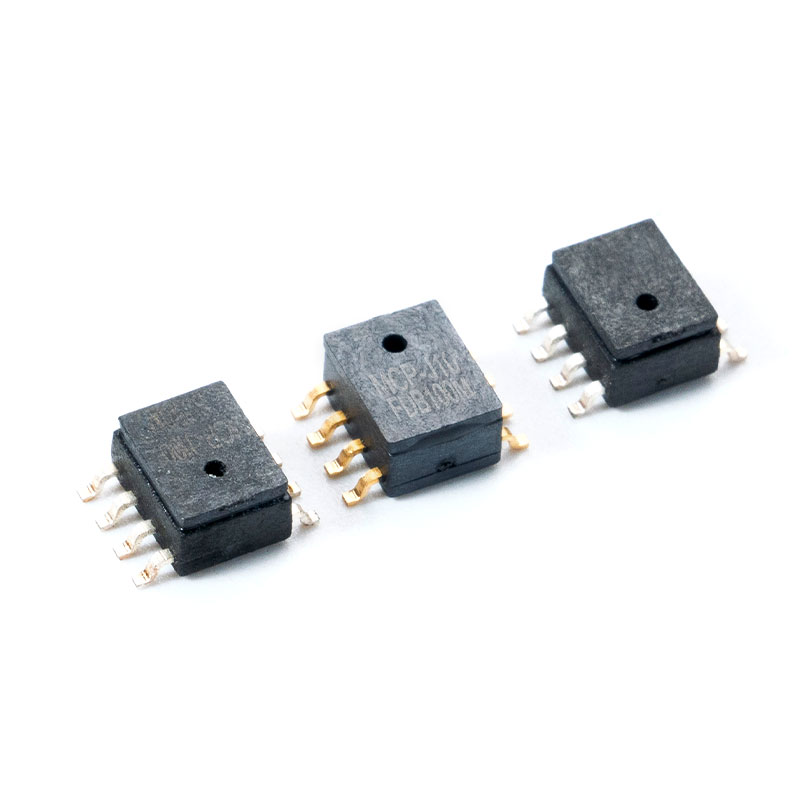

Cad is Braiteoir Brú Uile ann?

An braiteoir brú iomlán is trasduchtóir é a thomhaiseann brú i gcoibhneas le folús foirfe (0 Pa), seachas i gcoibhneas le brú an atmaisféir nó le brú tagartha ar bith eile. Fágann sin go bhfuil sé difriúil go bunúsach le braiteoirí tomhsaire nó difreálach, agus tá sé thar a bheith feiliúnach d’fheidhmchláir ina dtabharfadh luaineachtaí atmaisféaracha earráidí do-ghlactha tomhais isteach. Ó altiméadracht aeraspáis go córais HVAC tionsclaíocha, braiteoirí brú iomlán atá ina chloch choirnéil d'innealtóireacht tomhais bheachtais.

Clúdaíonn an treoir seo gach rud a theastaíonn ó innealtóirí, speisialtóirí soláthair agus comhtháthóirí córais - ó phrionsabail oibriúcháin agus sonraí comparáide go critéir roghnúcháin a bhaineann go sonrach le hiarratais agus roghanna cur chun feidhme ar chostas íseal.

1. Conas a Oibríonn Braiteoir Brú Absalóideach?

1.1 Croíphrionsabal Oibre

An braiteoir brú iomlán ina bhfuil seomra tagartha séalaithe arna aslonnú go bhfolús atá beagnach foirfe (go hiondúil <10⁻³ Pa). Sraonaíonn scairt braite — déanta go hiondúil as sileacain, as cruach dhosmálta, nó as ceirmeach — mar fhreagra ar an mbrú próisis a chuirtear ar thaobh amháin. Déantar an sraonadh meicniúil seo a thiontú ina chomhartha leictreach trí úsáid a bhaint as ceann amháin de roinnt modhanna aistrithe:

• piezoresistive : Athraíonn tomhasairí brú ar an scairt an fhriotaíocht go comhréireach leis an sraonadh. Is coitianta i braiteoirí MEMS-bhunaithe mar gheall ar íogaireacht ard agus ar chostas íseal.
• Capacitive : Athraíonn sraonadh an toilleas idir an scairt agus leictreoid sheasta. Tairgeann cobhsaíocht fhadtéarmach den scoth agus sruth íseal teochta.
• Písileictreach : Gineann muirear faoi bhrú dinimiciúil. Is fearr a oireann do thomhas tapa neamhbhuan, ní brú statach.
• athshondach : Athraíonn brú minicíocht athshondach eilimint creathadh. Cruinneas ard ach costas níos airde.

Déantar an t-aschur a riochtú ansin trí chiorcaid ASIC ar bord a sholáthraíonn cúiteamh teochta, ceartú fritháirimh nialasach, agus aimpliú comhartha - ag táirgeadh aschur analógach calabraithe (0-5 V, 4-20 mA) nó digiteach (I²C, SPI).

1.2 Iomlán vs Tomhsaire vs Difreálach - Difríochtaí Buntábhachtacha

Tá sé ríthábhachtach an t-idirdhealú idir cineálacha braiteoirí a thuiscint chun an córas a dhearadh i gceart. Cé go dtomhaiseann braiteoirí tomhais brú i gcoibhneas leis an atmaisféar comhthimpeallach agus déanann braiteoirí difreálach dhá bhrú próisis a chur i gcomparáid, an braiteoir brú iomlán vs gauge pressure sensor taispeánann comparáid idir bundifríocht phointe tagartha a théann i bhfeidhm ar chruinneas tomhais i dtimpeallachtaí inathraithe-airde nó timpeallachtaí athraitheacha.

1.3 Cén Fáth a bhfuil Ábhair Thagartha Fholúis

Is é an seomra tagartha bhfolús séalaithe an rud a fhágann gur féidir tomhas iomlán a dhéanamh. Murab ionann agus braiteoirí tomhsaire, a úsáideann port vent oscailte don atmaisféar, an braiteoir brú iomlán tá sé díolmhaithe ó shreabhadh barometric, éagsúlacht airde, agus athruithe atmaisféaracha séasúracha. Ní féidir é seo a phlé i bhfeidhmchláir amhail altimetry eitlíochta, áit ar féidir earráid brú 1 hPa ar airde a aistriú go hearráid airde ~8.5 m - lamháil chriticiúil sábháilteachta san aerspás rialaithe.

I aerálaithe leighis agus caidéil insileadh, cinntíonn tomhas brú absalóideach seachadadh drugaí agus tacaíocht riospráide fós gan tionchar ag ardú an ospidéil nó athruithe ar bhrú comhthimpeallach le linn iompair.

2. Braiteoir Brú Uile vs Braiteoir Brú Tomhsaire - Comparáid Dhomhain

2.1 Comparáid Sonraíochta Taobh le Taobh

Agus meastóireacht á déanamh ar braiteoir brú iomlán vs gauge pressure sensor , ní mór d'innealtóirí smaoineamh ní hamháin ar an bpointe tagartha ach freisin ar an gcaoi a bhfeidhmíonn gach cineál trasna na bpríomhpharaiméadair méadreolaíochta. Tugann an tábla thíos achoimre ar ghnáth-sonraíochtaí na mbileog sonraí le haghaidh gléasanna inchomparáide bunaithe ar MEMS sa raon barraí 0–10:

2.2 Cathain is Fearr Ró-Thomhaire A Dhéanamh a Roghnú

Roghnaigh an braiteoir brú iomlán nuair:

• Feidhmíonn an feidhmchlár ag airde nó áiteanna éagsúla le brúnna barometric éagsúla (m.sh., trealamh soghluaiste, aerárthach, drones).
• Tá gá le hinrianaitheacht tomhais go dtí caighdeán absalóideach (aonad IR: Pascal) le haghaidh comhlíonadh rialála – is gnách i ndeimhniú leighis agus aeraspáis.
• Tá gá le monatóireacht folúis nó rialú próisis fho-atmaisféarach (m.sh., déantúsaíocht leathsheoltóra, reo-thriomú).
• Teastaíonn bunlíne chobhsaí, saor ó shreabhadh, chun sonraí a logáil go fadtéarmach, nach gcuireann athruithe aimsire i bhfeidhm uirthi ó lá go lá.

Is iad braiteoirí tomhsaire an rogha tosaíochta i gcónaí i gcórais hiodrálacha agus neomatacha lúb dúnta áit a bhfuil an brú i gcoibhneas leis an atmaisféar an chainníocht innealtóireachta ábhartha (m.sh. boilsciú boinn, brú coire).

2.3 Míthuiscintí Coitianta

• Míthuiscint: "Léann braiteoirí iomlána 0 ag comhthimpeallach." - Ní dhéanann siad. Ag leibhéal na farraige, léann braiteoir iomlán ~101.325 kPa. Ní léann ach braiteoir tomhsaire 0 ag an timpeallacht.
• Míthuiscint: "Tá braiteoirí iomlána i gcónaí níos cruinne." — Braitheann cruinneas ar an dearadh agus ar an gcalabrú, ní ar an gcineál tagartha. Is féidir le braiteoirí tomhsaire cruinneas comhionann nó níos fearr a bhaint amach le haghaidh tomhais choibhneasta.
• Míthuiscint: "Is féidir leat braiteoir tomhsaire a thiontú go absalóideach trí bhrú an atmaisféir a chur leis." — Ní oibríonn sé seo ach amháin má tá brú an atmaisféir ar eolas agus cobhsaí, rud a sháraíonn an cuspóir i bhfeidhmchláir shoghluaiste nó ardairde.

3. Príomhfheidhmchláir de réir Tionscail

3.1 Braiteoir Brú Uile le haghaidh Feidhmchláir Altimeter

Tá an braiteoir brú iomlán for altimeter applications ar cheann de na cásanna úsáide is déine ó thaobh na teicneolaíochta de. Braitheann altiméadair aerárthach ar mhúnla an Atmaisféar Caighdeánach Idirnáisiúnta (ISA), a shainíonn caidreamh brú-airde intuartha: laghdaítear brú thart ar 1.2 hPa in aghaidh an ghnóthachain 10 m in airde ag leibhéal na farraige.

I gcás eitleonaice deimhnithe, ní mór do bhraiteoirí caighdeáin chomhshaoil ​​DO-160G agus leibhéil dearbhaithe bogearraí RTCA/DO-178C a chomhlíonadh. I measc na sonraíochtaí tábhachtacha tá:

• Raon brú: 10-110 kPa (a chlúdaíonn airde ó -500 m go ~ 30,000 m)
• Taifeach: <1 Pa (comhionann le taifeach airde ~8 cm)
• Cúiteamh teochta: -55 ° C go 85 ° C
• Frithsheasmhacht turrainge agus creathadh in aghaidh an MIL-STD-810

Úsáideann drones de ghrád tomhaltóirí agus UAVanna braiteoirí barometric MEMS ar chostas níos ísle (m.sh., taifeach 24-giotán, comhéadan I²C) a ghnóthaíonn cruinneas airde <±1m fós i gcoinníollacha ciúine, atá leordhóthanach le haghaidh rialú eitilte uathoibrithe agus feidhmeanna filleadh ar an mbaile.

3.2 Braiteoir Brú Uile do Chórais HVAC

I braiteoir brú iomlán for HVAC systems , is é an príomhról ná monatóireacht a dhéanamh ar bhrú cuisneáin i gciorcaid chomhbhrúiteora, plenums soláthair agus tuairisceáin aonaid láimhseála aeir (AHU), agus córais uathoibrithe tógála (BAS). Murab ionann agus an scagaire monatóireachta brú difreálach (a úsáideann braiteoirí difreálach), éilíonn bainistíocht ciorcad cuisneáin brú iomlán chun sárthéamh agus fofhuarú cuisneáin a ríomh go cruinn ag baint úsáide as léaráidí brú-eantalpachta (P-H).

3.3 Feistí Leighis

Grád leighis braiteoirí brú iomlán atá leabaithe in aerálaithe, meaisíní ainéistéise, caidéil insileadh, monatóirí brú fola, agus trealamh scagdhealaithe. Sainordaíonn ceanglais rialála (IEC 60601-1, ISO 80601) bith-chomhoiriúnacht d’ábhair theagmhála sreabhán, comhoiriúnacht leictreamaighnéadach (EMC), agus inrianaitheacht dhian calabraithe.

Príomh-shaintréithe braiteoirí leighis:

• Cruinneas: ±0.1% FS nó níos fearr, le calabrú NIST-inrianaithe
• Sruth fadtéarmach: <±0.05% FS/bliain
• Comhoiriúnacht meáin: saline, ocsaigin, meascáin gháis ainéistéiseach
• Aschur: Digiteach (I²C/SPI) le cúiteamh teochta ar bord is fearr le haghaidh ailtireachtaí leabaithe nua-aimseartha

3.4 Córais Feithicleach

Feidhmchláir feithicleach de braiteoirí brú iomlán áirítear braiteoirí lánbhrú iomlána (MAP), córais monatóireachta brú na mbonn (TPMS, cé gur tomhsaire iad seo de ghnáth), brú treisithe turbocharger, agus brú gaile umar breosla. Tá braiteoirí MAP ríthábhachtach le haghaidh instealladh breosla aonad rialaithe innill (ECU) agus ríomh am adhainte. Ní mór dóibh maireachtáil ar cháilíocht AEC-Q100 Grád 1 (−40°C go 125°C), ardchreathadh, agus nochtadh do ghal breosla.

• Raon oibriúcháin: 10-400 kPa iomlán (clúdaíonn sé folús díomhaoin tríd an treisiú uasta)
• Aschur: Analóg choibhneasta (0.5–4.5 V) nó prótacal digiteach SENT
• Am freagartha: <1 ms le haghaidh imeachtaí dinimiciúla innill

3.5 Braiteoir Brú Ísealchostas do Thionscadail Arduino

Tá an rise of open-source hardware has created strong demand for a ar chostas íseal braiteoir brú iomlán Arduino -réiteach comhoiriúnach. Cumasaíonn na braiteoirí seo - go hiondúil feistí barometric MEMS a bhfuil aschur I²C nó SPI acu - stáisiúin aimsire, logálaithe airde, loingseoireacht laistigh, agus tionscadail drone ar an gcostas íosta.

Tairgeann braiteoirí barometric fíor-choitianta MEMS a úsáidtear in éiceachórais Arduino:

• Raon brú: 300-1100 hPa (clúdaíonn sé airde ó -500 m go ~ 9,000 m)
• Iterface: I²C (400 kHz fast mode) or SPI
• Taifeach: 24-giotán ADC, <0.18 Pa taifeach i mód ultra-ardtaifigh
• Voltas soláthair: 1.8–5 V (3.3 V comhoiriúnach le loighic)
• Pacáiste: LGA-8, QFN, nó modúl ar leithligh le haghaidh fréamhshamhla
• Tomhaltas reatha: <1 µA i mód codlata (ríthábhachtach do nóid IoT faoi thiomáint ceallraí)

4. Conas an Braiteoir Brú Absalóideach Ceart a Roghnaigh

4.1 Sonraíochtaí Buntábhachtacha le Meastóireacht

Roghnú an ceart braiteoir brú iomlán teastaíonn meastóireacht chórasach thar roinnt toisí sonraíochta. Ba cheart d’innealtóirí ró-shonrú (a thiomáineann costas) agus tearc-shonrú (is cúis le teipeanna réimse) a sheachaint.

4.2 Critéir Roghnúcháin le haghaidh Arduino agus Córais Leabaithe

Le haghaidh a ar chostas íseal braiteoir brú iomlán Arduino nó feidhmchlár microcontroller leabaithe, aistríonn an tosaíocht i dtreo comhoiriúnacht comhéadan, tomhaltas cumhachta, agus fachtóir foirm. Smaoinigh ar:

• Iterface voltage levels : Cinntigh go bhfuil leibhéil loighce I²C/SPI ag teacht le do MCU (3.3 V nó 5 V). Tá go leor braiteoirí MEMS 3.3 V dúchais; bain úsáid as shifters leibhéal má tá tú ag nascadh le 5 V Arduino Uno.
• Tacaíocht leabharlainne : Laghdaíonn infhaighteacht leabharlainne Arduino dearbhaithe go mór an t-am forbartha.
• Braiteoir teochta ar sliseanna : Áirítear ar an chuid is mó de na braiteoirí barometric MEMS braiteoir teochta comhtháite le haghaidh cúitimh agus monatóireacht dé-fheidhm.
• Ráta samplála : I gcás stáisiúin aimsire, is leor 1 Hz. Chun coinneáil airde in UAVanna, tá 25–100 Hz ag teastáil.
• Modhanna codlata agus fuireachais : Riachtanach d'fheidhmchláir faoi thiomáint ceallraí a dhíríonn ar bhlianta oibríochta ar chealla mona nó ar phacáistí beaga LiPo.

4.3 Comhbhabhtáil Praghas vs Feidhmíochta

Tá an cost of an braiteoir brú iomlán scálaí le cruinneas, deimhnithe, comhoiriúnacht meán, agus pacáistiú. Cuidíonn tuiscint ar na comhbhabhtálacha seo le foirne soláthair agus le hailtirí córais buiséad a chomhardú le riachtanais innealtóireachta.

5. Maidir le MemsTech - Do Chomhpháirtí Braiteoir Brú MEMS iontaofa

5.1 Bunaithe i Wuxi, Tógtha le haghaidh Nuálaíochta

Bunaithe i 2011 agus atá lonnaithe i gCeantar Ard-Teicneolaíochta Wuxi - mol na Síne le haghaidh nuálaíocht IoT - is fiontar é MemsTech a dhéanann sainfheidhmiú ar T&F, táirgeadh agus díolachán braiteoirí brú MEMS. Tá Ceantar Ardteicneolaíochta Náisiúnta Wuxi tar éis é féin a bhunú mar cheann de phríomh-éiceachórais na hÁise do mhonarú leathsheoltóra agus MEMS, ag tabhairt rochtain do MemsTech ar ard-acmhainní monaraithe, comhpháirtíochtaí taighde, agus bonneagar slabhra soláthair atá ríthábhachtach do tháirgeadh braiteoirí ard-toirte, ardcháilíochta.

5.2 Táirgí agus Tionscail a Seirbheáiltear

MemsTech ar braiteoir brú iomlán Clúdaíonn líne táirge raon leathan raonta brú, cineálacha aschuir, agus roghanna pacáistithe atá deartha chun freastal ar chustaiméirí B2B trasna:

• Leighis : Braiteoirí a ndearnadh innealtóireacht orthu le haghaidh trealamh riospráide, córais insileadh, agus ionstraimí diagnóiseacha - a chomhlíonann ceanglais bhainistíochta cáilíochta ISO 13485.
• Feithicleach : Braiteoirí brú MEMS a chomhlíonann cáilíocht AEC-Q100 Grád 1 le haghaidh brú iomadúil, gal breosla, agus monatóireacht ar an gcóras coscáin.
• Leictreonaic Tomhaltóra : Braiteoirí MEMS dlúth, ísealchumhachta le haghaidh fóin chliste, feistí baile cliste, rudaí inchaite, agus nóid IoT.

5.3 Cén Fáth a Roghnaíonn Foirne Soláthair agus Comhpháirtithe Mórdhíola MemsTech

• Cumas gairmiúil T&F : Cuireann dearadh MEMS intí agus innealtóireacht phróisis ar chumas réitigh saincheaptha do chustaiméirí OEM agus ODM.
• Bainistíocht táirgeachta eolaíoch : Cinntíonn línte déantúsaíochta ISO-rialaithe le rialú próisis staidrimh (SPC) toradh comhsheasmhach agus cáilíocht ar scála.
• Pacáistiú agus tástáil dhian : Déantar calabrú iomlán agus tástáil fheidhmiúil ar gach braiteoir roimh an loingsiú, agus tá scagadh roghnach 100% HTOL (Saol Oibriúcháin Ardteochta) ar fáil.
• Praghsáil iomaíoch : Ceadaíonn comhtháthú ingearach agus éifeachtúlachtaí táirgeachta toirte do MemsTech réitigh braite ardfheidhmíochta, cost-éifeachtach a sheachadadh a laghdaíonn costas iomlán BOM an chórais gan cur isteach ar iontaofacht.

6. Ceisteanna Coitianta (CCanna)

C1: Cad é an difríocht bhunúsach idir braiteoir brú iomlán agus braiteoir brú a thomhas?

An braiteoir brú iomlán tomhaiseann sé brú i gcoibhneas le folús foirfe (0 Pa). Tomhaiseann braiteoir brú tomhsaire brú i gcoibhneas leis an mbrú áitiúil atmaisféarach, a athraíonn de réir airde agus aimsir. Mar thoradh air sin, an braiteoir brú iomlán vs gauge pressure sensor Léiríonn comparáid léiríonn go soláthraíonn braiteoirí absalóideach tomhas cobhsaí, suíomh-neamhspleách, agus tá braiteoirí tomhsaire níos oiriúnaí nuair a bhíonn an chainníocht innealtóireachta spéise brú os cionn nó faoi bhun an comhthimpeallach - mar boilsciú boinn nó brú umar i gcoibhneas leis an atmaisféar.

C2: Conas a oibríonn braiteoir brú iomlán in iarratas altimeter?

I an braiteoir brú iomlán for altimeter applications , tomhaiseann an braiteoir brú barometric iarbhír an atmaisféar ag airde reatha an aerárthaigh nó UAV. Trí úsáid a bhaint as samhail an Atmaisféir Chaighdeánach Idirnáisiúnta (ISA) — áit a laghdaítear brú thart ar 1.2 hPa in aghaidh 10 m ardú airde ag airde íseal — déanann an córas léamha brú a thiontú ina luachanna airde. Cinntíonn an tagairt bhfolús séalaithe taobh istigh den braiteoir nach gcuireann brú an chábáin ná an aimsir áitiúil isteach ar an tomhas seo, ag soláthar comhartha airde cobhsaí agus in-athdhéanta do chórais rialaithe eitilte.

C3: An féidir braiteoir brú absalóideach ar chostas íseal a úsáid le Arduino le haghaidh airde DIY a thomhas?

Tá. A ar chostas íseal braiteoir brú iomlán Arduino -feiste MEMS-comhoiriúnach - go hiondúil braiteoir barometric I²C 24-giotán - is féidir leis taifeach airde a bhaint amach níos fearr ná 0.5 m san aer neamhbheo. Léann an Arduino sonraí brú amh trí I²C, feidhmíonn sé an fhoirmle hypsiméadrach (nó comhfhogasú ISA simplithe), agus aschuireann sé airde i méadair. Chun na torthaí is fearr a fháil, déan calabrú áitiúil brú leibhéal na talún roimh gach seisiún, toisc go n-athraíonn brú absalóideach leibhéal na farraige in aghaidh an lae de ±2–3 hPa mar gheall ar an aimsir, a aistríonn go ±17–25 m d’earráid airde gan cheartú.

C4: Cad iad na sonraíochtaí is tábhachtaí agus braiteoir brú iomlán á roghnú do chórais HVAC?

For braiteoir brú iomlán for HVAC systems iarratais, is iad na sonraíochtaí is tábhachtaí ná: (1) raon brú — ní mór dó brú iomlán oibriúcháin an chuisneáin lena n-áirítear díomuan a chumhdach; (2) comhoiriúnacht meáin —caithfidh ábhair fhliuchacha a bheith comhoiriúnach le cuisneáin amhail R-410A, R-32, nó R-134a; (3) banda earráide iomlán (TEB) thar an raon teochta oibriúcháin iomlán; (4) comhéadan aschuir —4–20 mA lúb srutha is fearr le haghaidh ritheann cábla fada i gcórais tógála; agus (5) cosaint isteach — Íosmhéid IP67 do thimpeallachtaí seomra trealaimh atá faoi lé gníomhairí taise agus glantacháin.

C5: Conas a choimeádann braiteoir brú iomlán cruinneas thar a shaolré?

Cobhsaíocht fhadtéarmach i an braiteoir brú iomlán ag brath ar shláine an tseomra tagartha bhfolús séalaithe, friotaíocht creep an ábhair scairt, agus cáilíocht an algartam cúitimh ASIC. Déanann braiteoirí MEMS ardchaighdeáin cobhsaíocht fhadtéarmach de ±0.1% FS a bhaint amach in aghaidh na bliana nó níos fearr. Chun cruinneas deimhnithe a choinneáil, ba cheart braiteoirí a athchalabrú go tréimhsiúil - go hiondúil gach 1-3 bliana ag brath ar riachtanais rialála an fheidhmchláir. I bhfeidhmchláir ríthábhachtacha (leighis, aeraspáis), ba cheart do mhonaróirí deimhnithe calabrúcháin inrianaithe NIST agus sonraí tréithrithe srutha foilsithe a sholáthar.

Tagairtí

• Fraden, J. (2016). Lámhleabhar na mBraiteoirí Nua-Aimseartha: Fisic, Dearaí, agus Feidhmchláir (5ú eag.). Earraigh. https://doi.org/10.1007/978-3-319-19303-8
• Iternational Electrotechnical Commission. (2005). IEC 60770-1: Tarchuradóirí lena n-úsáid i gcórais rialaithe próisis thionsclaíocha – Cuid 1: Modhanna meastóireachta feidhmíochta . IEC.
• Grúpa Tionscail MEMS & Braiteoirí (MSIG). (2023). Tuarascáil Margaidh MEMS & Braiteoirí . https://www.semi.org/ga/communities/msig
• RTCA. (2010). DO-160G: Coinníollacha Comhshaoil agus Nósanna Imeachta Tástála do Threalamh Aeriompartha . RTCA, Inc.
• Ionstraimí Náisiúnta. (2022). Bunúsanna Braiteoir Brú: Cineálacha Braiteoirí agus Treoir Roghnúcháin . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: BMP390 Sonraí Braiteoir Brú . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• Iternational Organization for Standardization. (2016). ISO 13485:2016 – Feistí leighis – Córais bhainistíochta cáilíochta . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Cáilíocht Tástála Strus Bunaithe ar Mheicníocht Teip do Chiorcaid Chomhtháite . An Chomhairle Leictreonaic Feithicleach.
